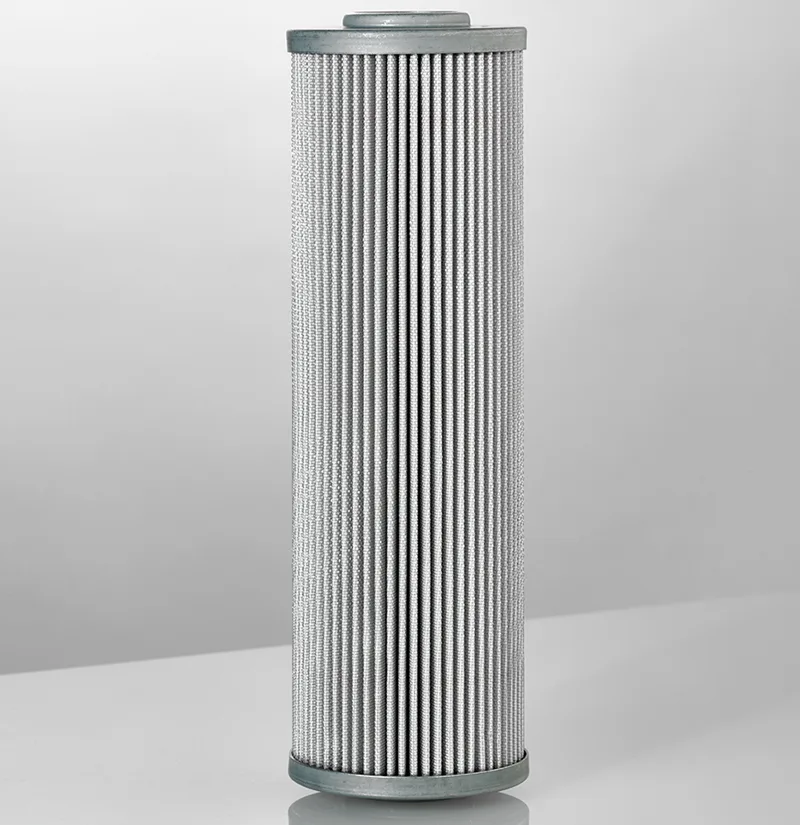

Eaton 01.RS Filtre Elemanı
Eaton 01.RS, hidrolik ve yağlama sistemlerinde filtre gövdesinin içine takılan değiştirilebilir filtre elemanıdır. Elemanın mikron derecesi ve Beta verimliliği, sistemin ulaşabileceği temizlik sınıfını doğrudan belirler. Doğru eleman ve muadil eşleştirmesi için Sentech mühendislik desteği verir.
Teknik Özellikler
| Filtre elemanı tipi | Return line filter elements |
|---|---|
| Seri | 01.RS |
| Anma ölçüsü | 175, 225 |
| Filtrasyon hassasiyet derecesi | 3 VG, 6 VG, 10 VG, 16 VG, 25 VG |
| Filtre malzemesi | VG = Glass fiber fleece |
| Tasarım | B = double open end |
| Sızdırmazlık malzemesi | P = Nitrile, V = Viton, others talep üzerine |
| Şartname | - = standard element, VA = High water content oil |
| Anma ölçüleri | 175, 225 (145 psi/10 bar) |
Sipariş Kodları
Sipariş verirken aşağıdaki ürün kodunu belirtiniz.
| Sipariş Kodu | Model Kodu | Açıklama |
|---|---|---|
| 314539 | 01.RS 175.10VG.10.B.P.- | 10 VG cam elyaf keçe (VG), 145 psi (10 Bar), Ölçü:175 |
| 314540 | 01.RS 225.10VG.10.B.P.- | 10 VG cam elyaf keçe (VG), 145 psi (10 Bar), Ölçü:225 |
| 316976 | 01.RS 225.25VG.10.B.P.- | 25 VG cam elyaf keçe (VG), 145 psi (10 Bar), Ölçü:225 |
| 317199 | 01.RS 225.16VG.10.B.P.- | 16 VG cam elyaf keçe (VG), 145 psi (10 Bar), Ölçü:225 |
| 322827 | 01.RS 225.16VG.10.B.V.- | 16 VG cam elyaf keçe (VG), 145 psi (10 Bar), Ölçü:225 |
| 335657 | 01.RS 175.25VG.10.B.P.- | 25 VG cam elyaf keçe (VG), 145 psi (10 Bar), Ölçü:175 |
Öne Çıkan Özellikler
- Yüksek fark basınçta dahi kararlı filtrasyon verimi
- Yüksek fiyat-performans oranı
- Artan sistem güvenilirliği
- Daha az bakım işlemi
- Düşük bakım maliyeti
- Uzatılmış filtre elemanı ömrü
- Özel filtrasyon ihtiyaçlarına uyarlanmış çözümler
- Laboratuvar hizmetleri
- Teknik danışmanlık ve mühendislik desteği
- Enerji üretimi
- Tarım ve inşaat
- Malzeme taşıma
- Petrol ve doğal gaz
- Kompresörler
- Dişli kutuları
- Güç üniteleri
Nasıl Seçilir?
Mikron derecesi ve Beta oranı
Katalogdaki mikron değeri tek başına yanıltıcıdır; asıl ölçüt ISO 16889 Multipass testine göre verilen Beta oranıdır. Beta 200, o partikül boyutunun yüzde 99,5'inin tutulduğu anlamına gelir. Seçim, sistemdeki en hassas bileşenin hedef ISO 4406 sınıfından geriye doğru yapılır.
Çökme dayanımı (collapse rating)
Eleman, tıkandığında üzerine binen fark basınca dayanmalıdır. Yetersiz çökme dayanımına sahip bir eleman çalışma basıncında ezilir ve tuttuğu tüm kirliliği bir anda sisteme bırakır. Bu, filtresiz çalışmaktan daha zararlıdır.
Filtre ortamı malzemesi
Cam elyaf yüksek verim ve düşük basınç düşümü sağlar, ince filtrasyonda tercih edilir. Selüloz daha ekonomiktir ancak verimi düşüktür. Paslanmaz çelik hasır temizlenip tekrar kullanılabilir ve yüksek sıcaklığa dayanır.
Conta malzemesi ve akışkan uyumu
Standart elemanlar mineral yağ için NBR conta ile gelir. Zor yanan HFD sıvılar, yüksek sıcaklık veya özel kimyasal içerikte FPM (Viton) conta gerekir. Yanlış conta şişme ve kaçağa yol açar.
Muadil eşleştirme
Muadil eleman yalnızca ölçüsü tuttuğu için güvenli değildir. Beta verimliliği, çökme dayanımı, conta malzemesi ve baypas yapısının da eşleşmesi gerekir. Sadece boyutu tutan bir eleman sistemi koruduğu izlenimi verirken korumaz.
Uygulama Alanları
- Hidrolik güç ünitelerinde periyodik eleman değişimi
- Takım tezgâhlarında servo ve oransal valflerin korunması
- İş makinelerinde pompa ve motor koruması
- Türbin ve dişli kutusu yağlama devrelerinde temizlik sınıfının korunması
- Devreye alma sonrası flushing elemanı olarak kullanım
- Muadil eleman ihtiyacında birebir eşdeğer tedariki
Sıkça Sorulan Sorular
Filtre elemanı ne zaman değiştirilmeli?
Değişim sabit takvimle değil, tıkanma göstergesinin verdiği fark basınç uyarısına göre yapılmalıdır. Gösterge uyarı verdiğinde baypas valfi açılmadan önce eleman değiştirilmelidir. Periyodik yağ analizi ve partikül sayımı, beklenmedik kirlilik artışlarının erken fark edilmesini sağlar.
Mikron değeri neye göre seçilir?
Seçim, sistemdeki en hassas bileşenin üreticisinin belirttiği ISO 4406 hedef temizlik sınıfından geriye doğru yapılır. Servo ve oransal valf bulunan devrelerde daha sıkı hedefler gerekir. Katalogdaki mikron değeri değil, ISO 16889 testine göre verilen Beta oranı esas alınmalıdır.
Muadil eleman kullanmak güvenli mi?
Yalnızca ölçüsü tutan bir eleman güvenli değildir. Beta verimliliği, çökme dayanımı, conta malzemesi ve baypas yapısının da eşleşmesi gerekir. Çökme dayanımı yetersiz bir eleman çalışma basıncında ezilerek tuttuğu tüm kirliliği sisteme bırakır. Sentech, kullandığınız elemanın doğru eşdeğerini belirlemede destek verir.
Cam elyaf mı selüloz mu seçmeliyim?
Cam elyaf daha yüksek verim ve daha düşük basınç düşümü sağlar; ince filtrasyon ve hassas bileşen içeren devrelerde tercih edilir. Selüloz daha ekonomiktir ve kaba filtrasyonda yeterlidir. Uzun vadede cam elyaf, bileşen ömrünü uzattığı için genellikle daha düşük toplam maliyet verir.
Eleman değişiminde nelere dikkat etmeliyim?
Yeni elemanın conta yüzeyleri ve O-ringleri kontrol edilmeli, gerekiyorsa yenilenmelidir. Gövde içi temizlenmeli, eski elemandan kalan tortu alınmalıdır. Değişim sonrası ilk çalıştırmada fark basınç kontrol edilerek elemanın doğru oturduğu doğrulanmalıdır.
Sentech hangi desteği veriyor?
Sentech, Eaton ürünleri tedarikçisi olarak eleman mikron derecesi seçimi, Beta verimliliği değerlendirmesi, muadil eşleştirme ve stok yönetimi konularında destek verir. Elinizdeki eleman koduyla bizimle iletişime geçebilirsiniz.
İlgili Sayfalar
Teknik değerler üretici Eaton'ın yayımladığı ürün verilerinden derlenmiştir. Bağlayıcı olan üreticinin güncel orijinal dokümanıdır. Uygulamanıza özel seçim için Sentech ile iletişime geçin.
